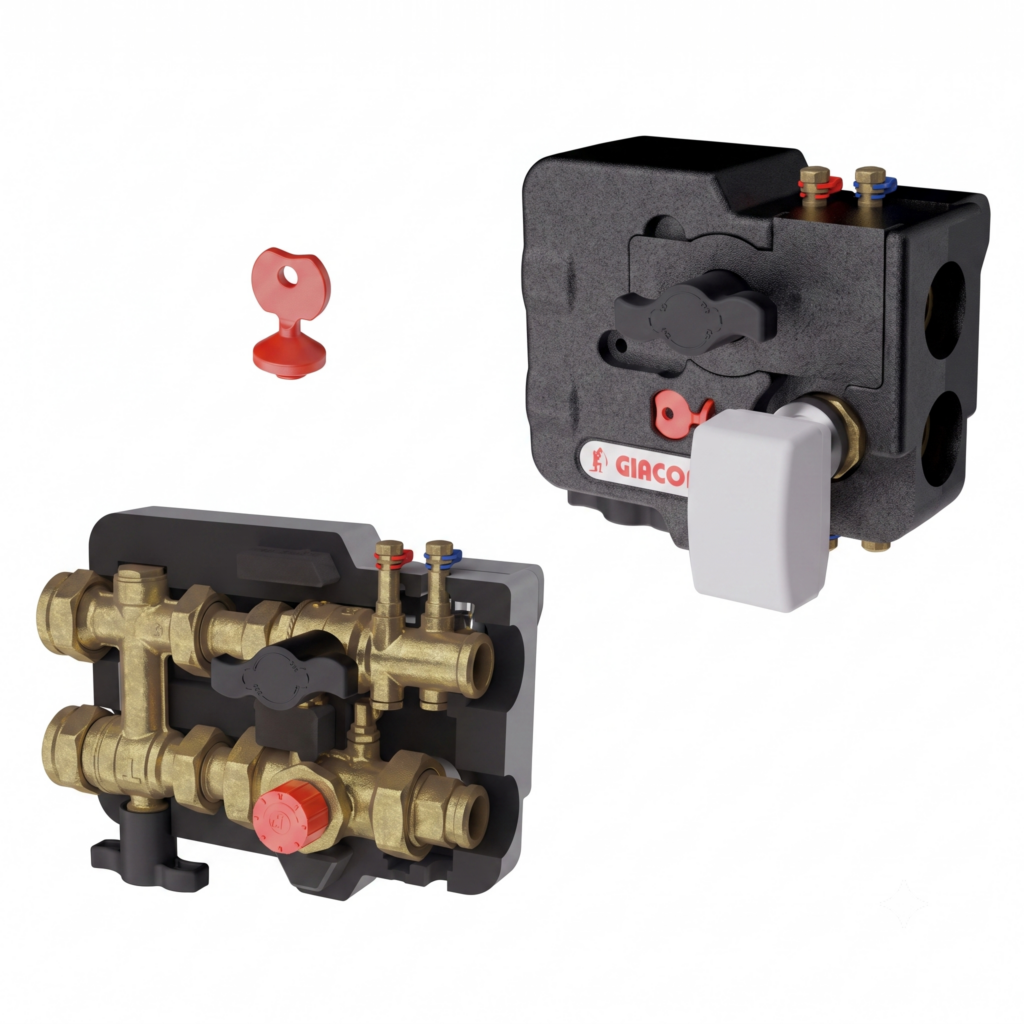

R280KC – Bộ Kit dành cho Dàn lạnh quạt gió

Đã đăng trên bởi system

Mã sản phẩm: R280KC

R280KC – Bộ Kit dành cho Dàn lạnh quạt gió

Mô tả kỹ thuật

  • Chất lỏng: nước, dung dịch gốc glycol (tối đa 50% glycol)
  • Phạm vi nhiệt độ hoạt động: 5÷120 °C
  • Nhiệt độ môi trường: 1÷50 °C
  • Áp suất làm việc tối đa: 25 bar
  • Phạm vi cài đặt lưu lượng (dựa trên cài đặt PICV): xem bảng
  • �Phiên bản và mã sản phẩm”
  • Áp suất chênh lệch tối đa ở hai đầu PICV: xem bảng “Phiên bản và
  • mã sản phẩm”
  • Khả năng lọc: 500 μm
  • Lưu lượng kế Venturi Kv: xem bảng “Phiên bản và mã sản phẩm”
  • Kết nối bộ truyền động: M30 x 1,5 mm

Thông số sản phẩm

DN D15, DN20, DN25
PN 25 Bar
Vật liệu
  • Vật liệu
  • Các thành phần chính:
  • R280KCY000/001/002/003: Đồng thau CW617N – EN 12165
  • R280KCY100/101/102/103: Đồng thau CW602N – EN 12165 DZR
  • Thân van PICV: Đồng thau CW602N – EN 12165 DZR
  • Gioăng van bi: PTFE
  • Gioăng các bộ phận khác: EPDM
  • Lưới lọc: Thép không gỉ AISI 304
  • Lớp cách nhiệt:
  • R280KCY000/001/002/100/101/102: PPR giãn nở
  • R280KCY003/103: PE giãn nở
Kết nối Ren trong ISO 228
Hãng sản xuất Giacomini
Xuất xứ Italia

Phụ kiện kèm theo

  • K281X022 (K281): Bộ truyền động BẬT/TẮT, 24 V
  • K281X062 (K281-1): Bộ truyền động 0…10 V để điều khiển tuyến tính tỷ lệ lưu lượng, 24 V
  • K281X063 (K281-1): Bộ truyền động 0…10 V để điều khiển tuyến tính tỷ lệ lưu lượng, 24 V, có chức năng an toàn khi xảy ra lỗi
  • R473X221 (R473): Bộ truyền động nhiệt điện 230 V, thường đóng, dây dẫn 2 dây, IP40, 2,5 W
  • R473X222 (R473): Bộ truyền động nhiệt điện 24 V, thường đóng, dây dẫn 2 dây, IP40, 2,5 W
  • R473HEX001 (R473HE): Bộ truyền động nhiệt điện 230 V, thường đóng, dây dẫn 2 dây, IP54, 1 W
  • R453FY002: Vòng chuyển đổi M30 x 1,5 mm để lắp đặt bộ truyền động nhiệt điện R473/R473M
  • R225EY001: Đồng hồ đo áp suất chênh lệch điện tử và máy tính lưu lượng, bao gồm đầu dò kim M10 x 1 mm
  • P206Y001: Cặp cổng áp suất
  • P206Y011: Cặp phụ kiện điều chỉnh có cổng áp suất
  • P15KFM: Cặp ống nối đuôi bằng đồng thau, kết nối ren ngoài phẳng, kèm đai ốc và gioăng (xem bảng bên dưới)
  • P15KFF, R37KFF: Cặp ống nối đuôi bằng đồng thau, kết nối ren trong phẳng, kèm đai ốc và gioăng (xem bảng bên dưới)
  • P15KEFM: Cặp ống nối đuôi lệch tâm bằng đồng thau, kết nối ren ngoài phẳng, kèm đai ốc và gioăng, để giảm khoảng cách tâm cấp-hồi

từ 60 xuống 40 mm (xem bảng bên dưới)
Phụ tùng thay thế các bộ phận

  • R73PY010: chìa khóa để cài đặt trước tốc độ dòng chảy PICV
  • P22V: tay quay thay thế với kết nối M30 x 1,5 mm, màu xám, đỏ hoặc xanh lam, dành cho PICV

Tài liệu sản phẩm

R280KC datasheet
